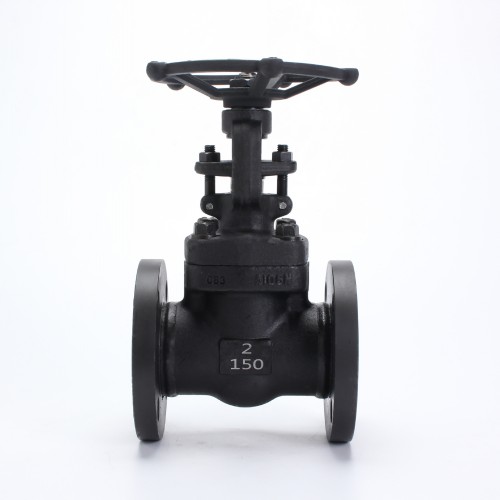

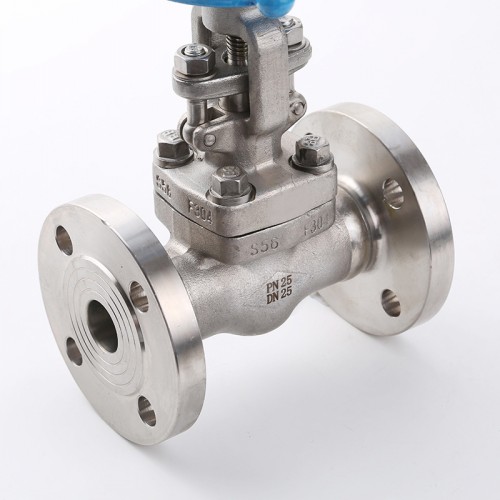

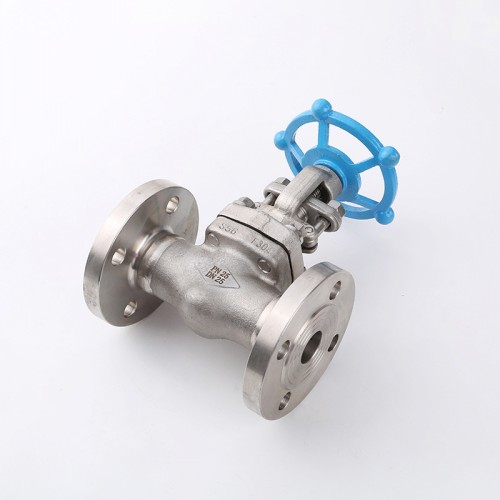

产品名称:Z41Y 锻钢法兰闸阀 锻钢法兰闸阀由阀体、阀盖、闸板、手轮等重要部件组成。闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不适合作调节和节流。闸板有两个密封面，最常用的楔式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为5°。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。有的阀门，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
锻钢法兰闸阀--主要零件的材料说明 | 阀体 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M ZGCr18Ni9Ti | CF3 | CF3M | | 阀盖 | WCB | 12Cr1MoV WC1 | 12Cr1MoV WC6 | 12Cr1MoV WC9 | 12Cr1MoV ZGCr5Mo | 304 CF8 | 316 CF8M | CF3 | CF3M | | 支架 | WCB | WCB | WCB | WCB | WCB | CF8 | CF8M | CF3 | CF3M | | 闸板 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M | CF3 | CF3M | | 阀杆 | 2Cr13 | 25Cr2MoV | | 阀座 | 25 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | | 密封环 | 包覆垫、增强柔性石墨 | | 填料 | 增强柔性石墨 | | 阀杆螺母 | ZCuA110Fe3 |
法兰标准符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。采用以下结构 全径或缩径 结构长度按ANSI B16.10 法兰尺寸按ANSI B16.5 压力自紧式阀盖 明杆支架型（OS&Y） 自定心压板压套式
整体上密封座 整体阀体法兰 对焊接端符合ASME B16.25 RTJ阀体阀盖连接形式 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖 150Lb-600Lb标准材质明细表 | 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | | Type A105N | Type F22 | Type F304(L) | Type F316(L) | | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | | 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | | 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | | 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | | 7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 8 | 圆柱销 | A276 420 | A276 304 | | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 11 | 填料压板 | A105 | A182 F304 | | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 13 | 阀杆螺母 | A276 420 | | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 15 | 铭牌 | SS | | 16 | 手轮 | A197 | | 17 | 润滑垫片 | A273 431 | | 18 | 填料 | 柔性石墨 | PTFE | | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢； 锻钢法兰闸阀--尺寸（mm)和重量（Kg） | NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RF)
L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | | 300Lb | 145 | 152 | 165 | 178 | 190 | 216 | | 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | | H（开） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | | 600Lb | 169 | 197 | 236 | 246 | 283 | 320 | | W | 100 | 100 | 125 | 160 | 160 | 180 | | 重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 | | BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | | 300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | | BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | | 600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | | BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
|
