阀门类型和标准简介 什么是阀门及其工作原理

阀门简介:什么是阀门及其工作原理  从阀门类型和标准到材料和用途,您需要了解的一切；

最基本的,阀门是用于控制、调节或引导系统或过程中的流量的设备。

它们通常具有一系列有助于定义其理想应用的特性。

但是,无论您是要控制流量,还是要在管道输送液体、固体、气体或介于两者之间的任何系统中提供安全性,不锈钢阀门都可以提供帮助。

阀门提供多种功能,包括:

根据阀门状态启动或停止流量

调节管道系统内的流量和压力

控制管道系统内的流动方向

管道系统内的节流流量

通过释放管道系统中的压力或真空来提高安全性

阀门开启方法说明:

虽然许多阀门实现了类似的目标,但它们在机械上的实现方式可能有所不同。

阀门的打开和关闭方式不仅会影响整体性能,还会决定您对流量的控制程度以及阀门的运行速度。

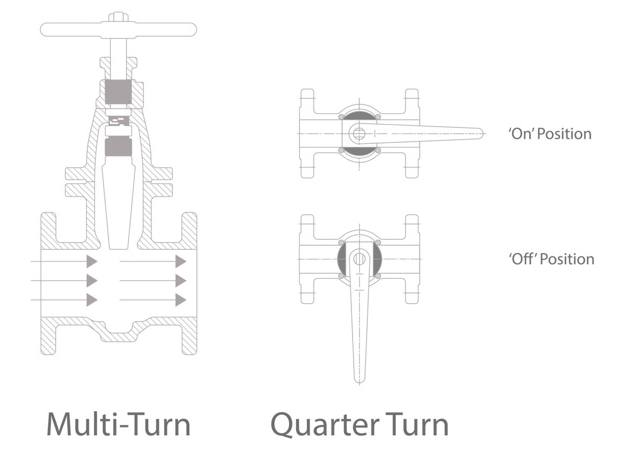

大多数阀门属于以下三类之一:

多回转阀门: 将这些阀门想象成螺杆或活塞。转动手柄,塞子、板、膜或其他控制障碍物移动到管道阻塞通道的路径中。根据阀门的不同,它们可以有更高或更低的差值,允许您以不同的速度打开或关闭它们。

直角回转阀:直角回转阀可在手柄旋转 90 度时提供全方位的运动。这使得它们非常适合精度不如快速动作和轻松打开或关闭的情况。

除了与阀门有关的机械运动之外,还要考虑驱动方法。在大多数情况下,阀门属于以下三类之一:

手动阀:通常手动 调节,这些阀使用手轮、手动水平仪、齿轮或链条来驱动。

驱动阀:通常连接到电动机、空气或气动系统、液压系统或螺线管,这些阀允许远程控制和自动化用于高精度或大规模应用。

自动阀门:某些阀门在满足特定流量条件时激活。示例包括在回流期间关闭止回阀或在检测到过压情况时激活压力释放阀。

常见阀门类型及其应用

阀门具有一系列特性、标准和分组,可帮助您了解其预期应用和预期性能。阀门设计是对大量可用阀门进行分类并找到适合项目或过程的最基本方法之一。

常见的阀门类型包括:

您可能还会看到按功能而不是设计分类的阀门。

常见的功能名称及其常见的设计类型包括:

隔离阀: 球阀、蝶阀、隔膜阀、闸阀、夹管阀、活塞阀和旋塞阀

调节阀:球阀、蝶阀、隔膜阀、截止阀、针阀、夹管阀和旋塞阀

安全泄压阀:泄压阀和真空泄压阀

止回阀:旋启式止回阀和升降式止回阀

特殊用途阀门:多端口、浮子、刀闸和线盲阀

阀门尺寸解释:保持事物流动

虽然就空间而言,阀门可能只是您管道过程或系统的一小部分,但它们通常是设计和建造预算的重要组成部分。它们还对长期成本和整体系统性能产生重大影响。

选择合适的阀门尺寸对于优化成本和确保安全、准确和可靠的操作至关重要。

首先要考虑的是阀门的整体尺寸——无论是物理尺寸还是内部尺寸和流速 (CV)。

选择不适合所需空间的阀门可能会导致成本增加。选择不能提供理想流量的阀门至少会导致流量控制不准确,最坏情况会导致整个系统故障。

例如,如果您的阀门太小,可能会导致下游流量减少,同时在上游产生背压。如果阀门太大,您会发现从完全打开或完全关闭移动得越远,流量控制就会大大降低。

选择合适的尺寸时,请务必根据您的需要考虑连接器直径和阀门的总流量。一些阀门提供出色的流量,而其他阀门则限制流量并增加压力。

这意味着有时您必须安装一个更大的阀门来调节流量,而不仅仅是适配器直径可能暗示的。

阀门端部连接:良好配合和正确操作的关键

考虑到尺寸和设计,考虑阀门端部连接也很重要。

常见的阀端类型:

虽然这里最明显的含义是选择与您的管道兼容的端部连接,但常见的端部类型也有一些功能特性,可能使一个阀门比另一个更适合您的需求。

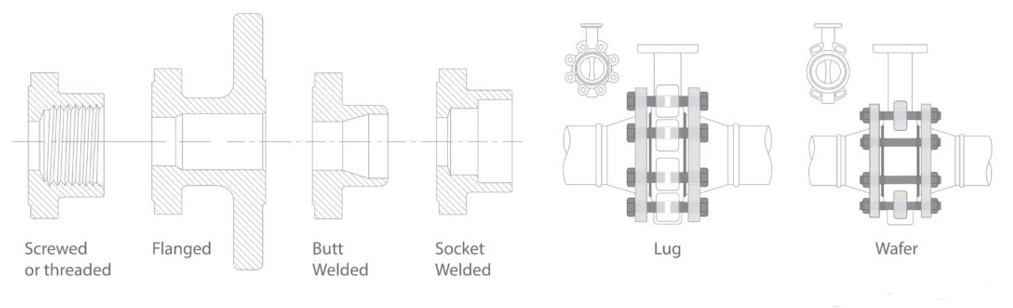

常见的阀门连接和端部包括:

螺纹或螺纹:常用于仪器连接或采样点

法兰: 管道使用最常见的端部

对焊:通常用于高压或高温操作

承插焊:常用于不允许螺纹连接的小口径管道

对夹和凸耳:通常用于安装在空间有限的系统中的紧凑型阀门

阀门材料:确保安全和持久的性能

根据您的预期用途,制造阀门的材料可能是确保安全操作以及在您的操作生命周期内降低维护和更换成本的关键方面。

不锈钢阀门是一系列加工环境的绝佳选择,包括那些涉及腐蚀性介质(如化学品、盐水和酸)的环境、具有严格卫生标准的环境(如食品和饮料制造和制药)以及涉及高压的过程或高温。

但是,如果您要处理溶剂、燃料或挥发性有机化合物 (VOC),则从无火花材料中选择阀门材料通常是更好的选择,例如黄铜、青铜、铜甚至塑料。除了选择正确的车身材料外,还应评估内部(接液)装饰件的化学兼容性。如果您的阀门包含弹性体,还应评估它们的化学兼容性以及压力和温度限制。

阀门标准:

根据您的预期用途,您可能会发现阀门必须符合特定标准才能满足安全、卫生或其他问题的监管要求。

虽然有太多的标准组织和潜在的法规无法详细涵盖,但常见的通用标准组织包括:

CSA 集团(CSA)

美***机械工程师协会(ASME)

美******家标准协会(ANSI)

美******际材料试验协会(ASTM International)

制造商标准化协会(MSS)

***际标准化组织(ISO)

公共卫生与安全组织(NSF)

NACE ***际(NACE)

美***石油学会(API)

美***水厂协会(AWWA)

还有一些行业特定的标准需要考虑。

按行业划分的主要标准组织包括:

ASHRAE 阀门标准

ASME BPVC阀门标准

ASSE阀门标准

ISA阀门标准

NFPA阀门标准

SAE阀门标准

最后的想法

为您的项目选择合适的阀门似乎很复杂。然而,通过从一般特性开始——例如阀门设计、阀门尺寸和驱动方法——您可以快速限制您的选择,以确定最适合您需求的阀门。

无论您是在设计新的处理系统,还是希望升级或维护现有系统,colaval的阀门和配件选择都可以帮助您找到适合您的应用和使用环境的理想解决方案。作为不锈钢合金、阀门、法兰等的供应商。
