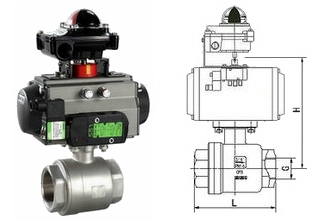

气动螺纹球阀Q911F

气动螺纹球阀概述：

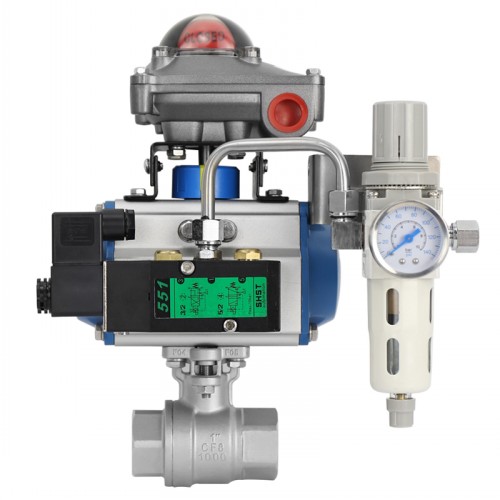

气动螺纹球阀是由内螺纹球阀与气动执行器组成，按结构形式不同可分为整体式(一片式)、两片式及三片式，由于阀门本身体积精小且结构紧凑，所以特别适用于安装尺寸有限和场合空间相对狭窄的工况中。气动螺纹球阀通过压缩空气作为动力源来操作球阀的开启和关闭，根据工作需要可选用双作用或单作用执行机构，单作用形式具有弹簧复位的功能，可在遇到故障或气源断开时，自动归位到开启或关闭的状态。

气动螺纹球阀优点：

1、可在执行器顶部或底部安装手动操作机构，实现手动开、关阀门。

2、内螺纹气动球阀具有体积精小、密封性好、

运行可靠、维修容易、安装方便、适应性强等优点。

3、密封结构分为金属密封与弹性软密封，可分别使用在不同的工况当中。

4、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

5、气动螺纹球阀采用有倒密封的下装式结构，阀腔异常升压时，

阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。

气动螺纹球阀性能规范：

阀芯形式："O"型球形阀芯

密封填料：PTFE、柔性石墨

环境温度：-20～+90℃

密封圈：增强聚四氟乙烯，对位聚笨

流量特性：近似快开型

动作范围：0～90°

泄露量Q ：硬密封：≤额定流量的10-5；软密封：零泄漏

阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）

阀球材质：不锈钢CF8（304）、CF8M（316）

气动螺纹球阀技术参数：
