J41H铸钢法兰截止阀

J41H铸钢法兰截止阀原理作用：

J41H铸钢法兰截止阀的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；铸钢截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用。

    铸钢法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。

    铸钢法兰截止阀用于石油、化工、电力、冶金、机械等装置的自动控制系统中。

J41H铸钢法兰截止阀性能特点：

①阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长；

②阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性；

③可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求；

④阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况；

⑤倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

铸钢法兰截止阀J41H技术参数：

铸钢法兰截止阀J41H部件材质：

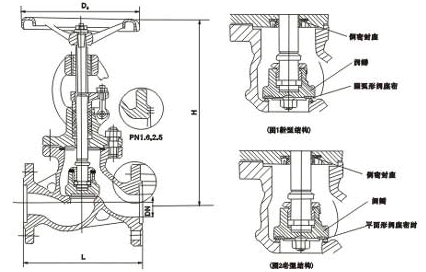

J41H铸钢法兰截止阀外形尺寸：

DN	L	D	D1	D2	b	n-d	H	D0
15	130	95	65	45	14	4x14	200	120
20	150	105	75	55	14	4x14	243	140
25	160	115	85	65	14	4x14	253	160
32	180	135	100	78	15	4x18	280	160
40	200	145	110	85	16	4x18	312	200
50	230	160	125	100	16	4x18	321	200
65	290	180	145	120	18	4x18	325	240
80	310	195	160	135	20	4x18	355	240
100	350	215	180	155	20	4x18	415	280
125	400	245	210	185	22	4x18	460	320
150	480	280	240	210	24	8x23	510	360
200	600	335	295	265	26	12x23	590	360
