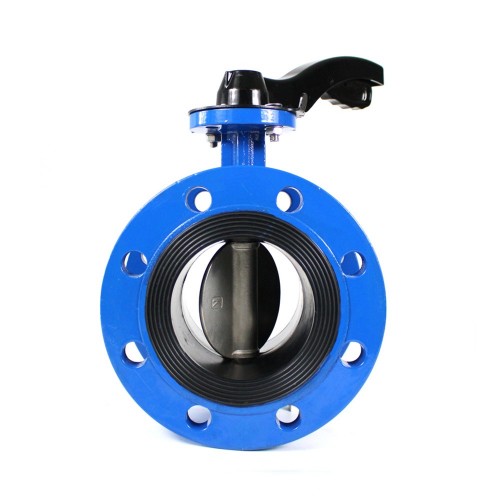

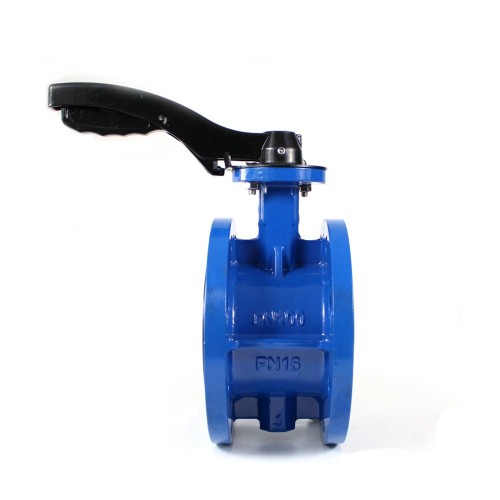

手柄法兰蝶阀

手柄法兰蝶阀D41X原理作用：

手柄法兰蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

D41X/D41F型法兰蝶阀系列采用中线垂直板、软密封阀座结构，结构简单，制造方便，价格便宜；手动蝶阀是手柄驱动适用于适用于公称压力≤1.6MPa，公称通径小于DN200的各种水、油、气等介质的管道上。

手柄法兰蝶阀D41X性能特点：

①结构简单，力矩小，操作方便、迅速；

②具有良好的流量调节功能和密封性能，气压测试泄露为零；

③合成橡胶阀座具有耐腐蚀、耐冲蚀、尺寸稳定、回弹性好；

④可装配电动执行器、气动执行器，实现远程大规模集中控制。

手柄法兰蝶阀D41X技术参数：

公称通径	DN50~DN200	适用温度	0℃~80℃
公称压力	PN1.0/PN1.6	适用介质	水、气、油

手柄法兰蝶阀D41X部件材质：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

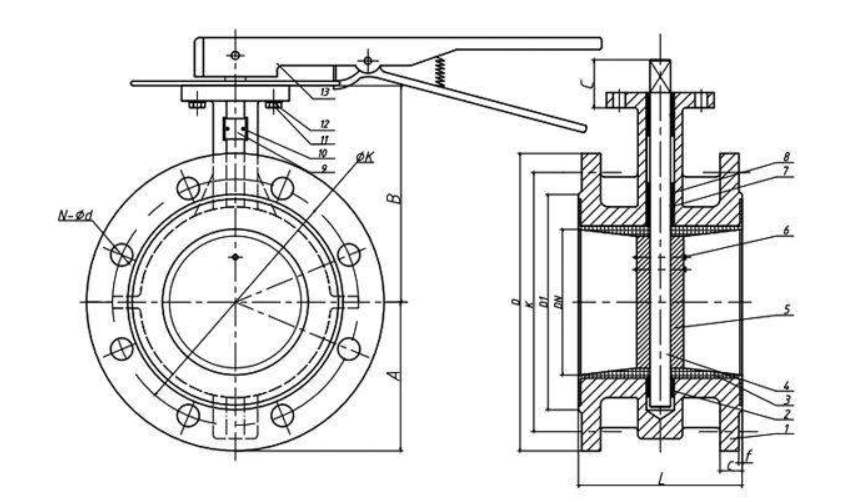

手柄法兰蝶阀D41X外形尺寸：




DN	L	H	H0	A	B	D	D1	D2	n-d	重量KG
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
