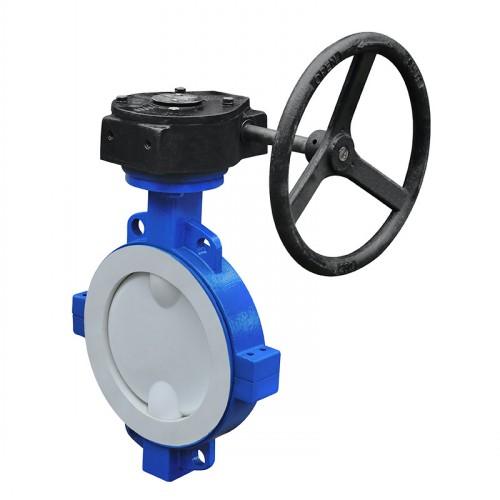

D341F4不锈钢涡轮法兰衬氟蝶阀概述：
蝶阀是随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体积小重量轻、结构简单等优点，与同参数闸阀比较，平均减累重量达30~50%,蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等等，转矩相反，因此启闭力矩较小。
1.其基本类型有两种，法兰式和对夹式（中线）全衬里型对夹式蝶阀，采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的介质腐蚀，其中蝶阀阀杆与蝶板（锻）为一体，表面均匀包裹一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性忖垫阀座，达到介质的零泄漏。
2. 由于述型号扩展而成的法兰式和对夹式半衬里蝶阀，其内件蝶板和阀杆不衬，采用耐蚀不锈钢材料；而阀体采用全衬工艺。这种结构称为半衬里蝶阀。
结构特点
1. 中线蝶阀为整个蝶板与蝶座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节。
2. 四级加载弹性密封，保证了阀门内、外的零泄漏；
A. 轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
B. 轴头端面采用弹性O型圈和轴肩处钢性垫圈、弹性橡胶垫组合；
C. 轴的径向采用O型圈与金属垫的组合；
D. 阀座镶在有弹性的阀体槽内。
3. 采用可调弹性弹子定位，结构简单。

|
